四台新型SPT-600型水井钻机研制完毕并顺利发往巴基斯坦
9/26/2019 5:01:35 PM

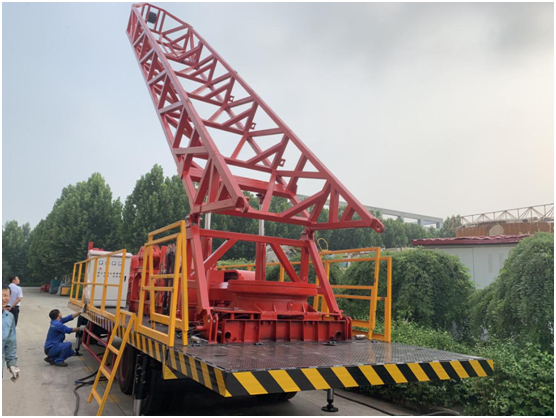

由河北建勘钻探设备有限公司研制的四台新型SPT-600型水井钻机，近日顺利起装发往巴基斯坦，为“一带一路”建设做出贡献。

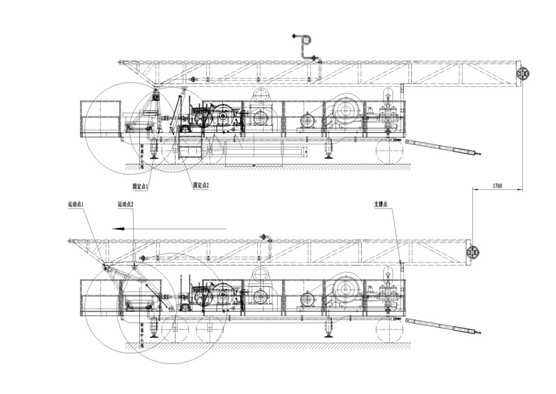

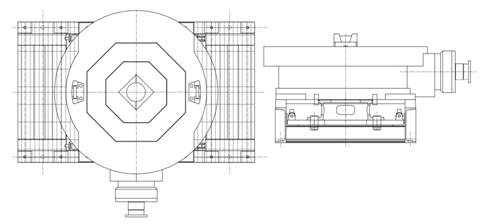

该型钻机钻塔通过液压起塔油缸可整体横向移动1760mm，使得钻机在移动和运输状态时布局均匀，成功解决了拖车钻机钻塔“前短后长”的弊病。该型水井钻机转盘使用∅670mm通径转盘，转盘输入轴连接盘按JN162万向轴连接尺寸加工，带液压活门机构，底盘两侧安装栅格网底板。井口活门采用液压驱动，在井口活门上安装两个开合油缸，推动井口活门开合，有效降低了操作者的劳动强度，使用方便可靠。
SPT-600型拖车式水井钻机主要性能和参数
1 钻探能力
开孔直径 Φ670 mm
钻孔深度 Φ127钻杆 600 m
2 转盘
转盘通孔直径 Φ670 mm
转盘转速（正转） 154、89、56、39 r/min
转盘转速（反转） 154、89、56、39 r/min
转盘最大可承受扭矩 25 kN.m
3 提升系统
提引水龙头、游动滑车额定负荷 350 kN
钻塔额定负荷 600 kN
钻塔有效高度 13.5 m
4 卷扬机
卷扬机单绳提升能力 90 kN
钢丝绳直径D-6×19 Φ19.5 mm
钢丝绳容量 160 m
卷扬机最快提升速度 3.3 m/s
平均单绳提升速度 1.4 m/s
5 动力机
电机型号 Y280M-4
电机功率 55 kW
电机转速 1500 r/min
6 泥浆泵
泥浆泵型号 BW850/50
泥浆泵压力 50kg/cm²
泥浆泵排量 850L/min
7 主动钻杆
主动钻杆规格 □108×108×10000 mm
8 拖车
拖车负荷 300 kN
拖车在公路上行驶速度 20 km/h
拖车结构型式 全挂车悬挂
拖车轮胎 750型加重16层钢丝轮胎
外形尺寸（长×宽×高） 10000×3000×1130 mm
9 液压系统
泵站 160L×16MPa×5.5Kw
起塔油缸 HSGK01-140/80E-1301 行程L=1200
支腿油缸 HSG140/100-450，配8通径双向液压锁
多路换向阀 ZS1-L10E-YT.YT.YT.YT.YT
10 电器系统
启动方式 自耦降压启动（手/自）
启动负载 55kW两台
漏电保护 DZ100A三相漏电空开
附属设施 带井场照明和电焊
结构形式 防雨设计
11 钻机整体参数
钻机外形尺寸 14431×3000×3660 mm
整机质量 250 kN
